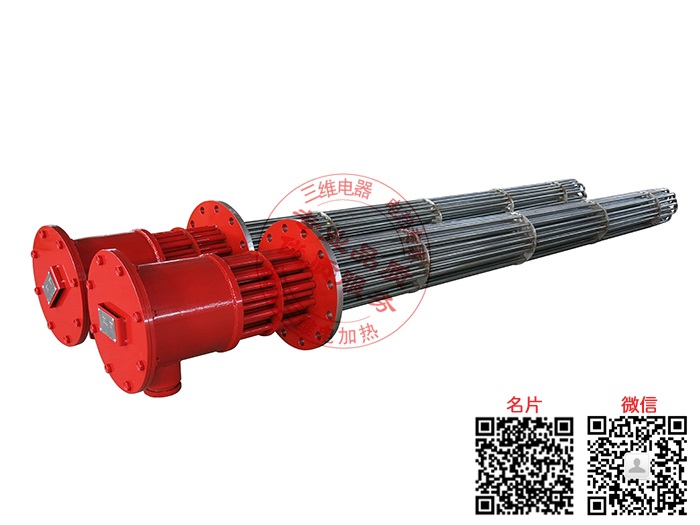

插入式電加熱器

插入式電加熱器

一、插入式電加熱器概述：

插入式電加熱器又名法蘭電加熱管，法蘭式加熱器，法蘭電加熱器，插入式電加熱器，螺牙法蘭電加熱器，法蘭加熱器，插入式電加熱器，浸入式電加熱器等，是氣體加熱器（如空氣加熱器、氮氣加熱器、氫氣加熱器）、液體加熱器（如電加熱導熱油爐、工業純水加熱器、電熱蒸汽鍋爐、重油加熱器）等流體加熱器的重要組成部分。

插入式電加熱器是采用U型管狀電熱元件，依據加熱不同介質設計規范，按照功率配置要求裝配在法蘭蓋上，插入需加熱物料中，發熱元件工作時所發出的大量熱量傳導給被加熱介質使介質溫度升高，達到所需的工藝要求。當介質溫度達到工藝要求的設定值時，控制系統根據溫度傳感器信號，經PID運算后調節電加熱器輸出功率，對發熱元件的電阻性負載實現溫度控制。使介質溫度均勻，達到所需要求；當發熱元件超溫或低液位時，發熱元件的聯鎖保護裝置立即切斷加熱電源避免發熱元件燒壞，延長使用壽命。

二、插入式電加熱器特點：

1、采用優質的SUS304不銹鋼無縫管、歐美進口等級的電熱絲和氧化鎂粉。

2、 高工作溫度可達850度，采用PID控制系統根據溫度傳感器信號，經運算后調節電加熱器輸出功率，對發熱元件的電阻性負載實現溫度控制。

3、加熱器效率高達95%以上。

4、經久耐用，使用壽命長達十年，聯鎖保護裝置在超溫或低液位時，立即切斷加熱電源避免發熱元件燒壞。

5、外形和功率可定制。

6、連接方式可采用法蘭式或螺紋端面密封。

三、插入式電加熱器應用：

插入式電加熱器可廣泛應用于加熱水、油、空氣、硝鹽溶液、酸溶液、堿溶液和低溶點金屬（鋁、鋅、錫、巴氏合金等）。

a管道加熱器：主要用于安裝在空氣加熱系統的吹風管道中，作吹送熱空氣用。也可作為各類烘箱、電爐加熱元件。

b硝鹽溶液溶液、油、水加熱：將彎曲成型的管狀電熱元件焊接在法蘭上構成。用于敞開式、封閉式的溶液箱和循環系統中加熱用。

c單端加熱器：用于不能在兩端接線的加熱介質中工作，適用于熱芯盒、射芯機.模具等設備中使用。

四、插入式電加熱器選型：

1.法蘭

　　材料：碳鋼，不銹鋼

　　尺寸：3″、5″、6″、8″、10″、12″、14″、16″、18″或更大

　　壓力等級：150、3001b ANSIB16.5/HG20592-97

2.加熱元件

　　材料：碳鋼，不銹鋼及INCOLOY

　　功率密度：1、2.3、3.5、7、11W/cm2

　　管徑：8、10、12、16、20mm.常規管徑為12mm

3.其他

　　高溫時接線盒有散熱區

    工作電壓：0-690V

4.接線盒

　　防潮型

　　防爆、防潮型

5.選擇指導

　　根據工藝條件，確定加熱器的參數（參見下表），如：加熱器法蘭、電熱元件的材料和功率密度等.

合理的選擇除了在經濟方面可以節約成本外，在使用方面可以延長加熱器的使用壽命。

　　以下是為方便用戶選擇加熱器而提供的一些指南，但 終的確認需要工程師的豐富經驗和嚴謹的計算.

加熱器的選擇由下列因素決定：

1. 被加熱介質的密度、粘度、比熱和腐蝕性；

2. 加熱元件對介質的污染性；

3. 加熱元件護套的防腐及抗氧化性能；

4. 加熱元件表面的功率密度，即單位面積內的功率；

5. 加熱元件的 高表面溫度，它由1～4項決定。

五、插入式電加熱器規格型號：

1.型號含義：

SWDL-FL-A-B

SWDL-公司編號

FL-法蘭式

A-法蘭直徑3″、5″、6″、8″、10″以及更大

B-功率
